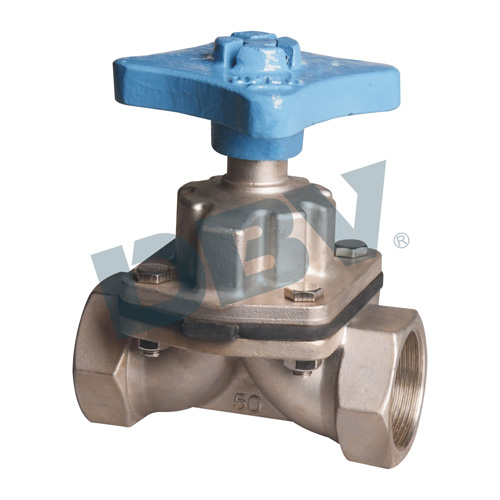

内螺纹隔膜阀

型号：G11W
通径：DN15-DN400
压力范围：PN0.6-1.0MPA
工作温度：≤80°
阀体材质：WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮 气动 电动

描述：

内螺纹隔膜阀用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。

隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。

丝扣隔膜阀参数：

公称通径：DN8～DN80

公称压力：0.6Mpa～1.6Mpa

适用温度：-30℃～150℃

适用介质：一般腐蚀性介质

阀体材质：铸铁、铸钢、碳钢、不锈钢

连接方式：丝扣螺纹

设计标准：GB12239

结构长度：GB/T15188.3(N8)

法兰标准：BS4504

试验检验：BS6755

丝扣隔膜阀特性：

①隔膜可更换，维护费用低；

②没有填料函，因此没有外漏；

③流线型的流道，使得压力损失小；

④弹性密封的开闭件，确保没有内漏；

⑤阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
