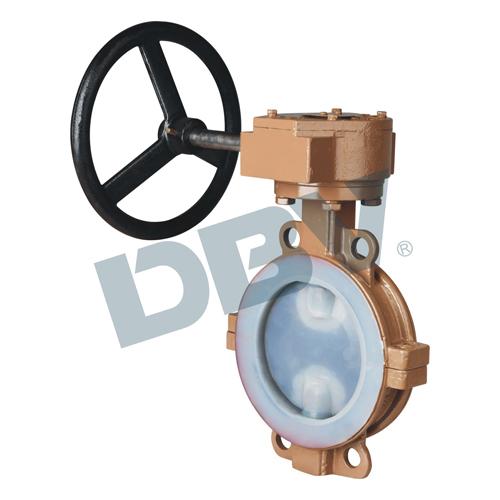

衬氟对夹式蝶阀

D371F46蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：D371F46
通径：DN15-DN1200
压力范围：PN0.6-1.6MPA
工作温度：≤120°
阀体材质：WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮气动电动

一、D371F46蜗轮对夹式衬氟蝶阀产品概述

D371F46蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、***。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品***适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

二、D371F46蜗轮对夹式衬氟蝶阀主要零部件材料表
序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35	CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	密封圈	FPM（氟橡胶）			FPM（氟橡胶）
6	弹性条（垫）	Si（硅橡胶）			Si（硅橡胶）
7	调节定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	紧固螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	操作手柄	ZL101

衬氟对夹蝶阀产品参数：
DN	NPS	L	D	D1	D2	F	B	N-ΦD	W	D0	H	WT(kg)
		L	D	D1	D2	F	B	N-ΦD	W	D0	H	WT(kg)
mm	inch	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-Φ14	160		140	10
50	2	108	140	110	90	3	16	4-Φ14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-Φ14	250		160	13
80	3	114	185	150	125	3	18	4-Φ18	250		170	14
100	4	127	205	170	145	3	18	4-Φ18	300		180	16
125	5	140	235	200	175	3	20	8-Φ18	300		275	18
150	6	140	260	225	200	3	20	8-Φ18		200	295	38
200	8	152	315	280	255	3	22	8-Φ18		200	320	74
250	10	250	370	335	310	3	24	12-Φ18		240	385	105
300	12	270	435	375	362	4	24	12-Φ23		240	390	142
350	14	290	485	445	412	4	26	12-Φ23		240	460	179
400	16	310	535	495	462	4	28	16-Φ23		280	510	220
450	18	330	590	550	518	4	28	16-Φ23		280	540	268
500	20	350	640	600	568	4	30	16-Φ23		320	570	378
600	24	390	755	705	670	5	30	20-Φ25		320	660	608
700	28	430	860	810	775	5	32	24-Φ25		360	710	1050
800	32	470	975	920	880	5	34	24-Φ30		360	780	1320
900	36	510	1075	1020	980	5	36	24-Φ30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-Φ30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-Φ18	160		140	10
50	2	108	160	125	100	3	20	4-Φ18	200		160	12
65	2 1/2	112	180	145	120	3	20	4-Φ18	250		165	14
80	3	114	195	160	135	3	22	4-Φ18	250		170	16
100	4	127	215	180	155	3	22	8-Φ18	300		180	18
125	5	140	245	210	185	3	24	8-Φ18	300		275	20
150	6	140	280	240	210	3	24	8-Φ23		200	295	38
200	8	152	335	295	265	3	26	8-Φ23		200	320	74
250	10	250	390	350	320	3	28	12-Φ23		240	385	105
300	12	270	440	400	368	4	28	12-Φ23		240	390	142
350	14	290	500	460	428	4	30	16-Φ23		240	460	179
400	16	310	565	515	482	4	32	16-Φ25		280	510	220
450	18	330	615	565	532	4	32	20-Φ25		280	540	268
500	20	350	380	620	585	4	34	20-Φ25		320	570	378
600	24	390	780	725	685	5	36	20-Φ30		320	660	608
700	28	430	895	840	800	5	40	20-Φ30		360	710	1050
800	32	470	1010	950	905	5	44	24-Φ34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-Φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-Φ34		400	990	1900
