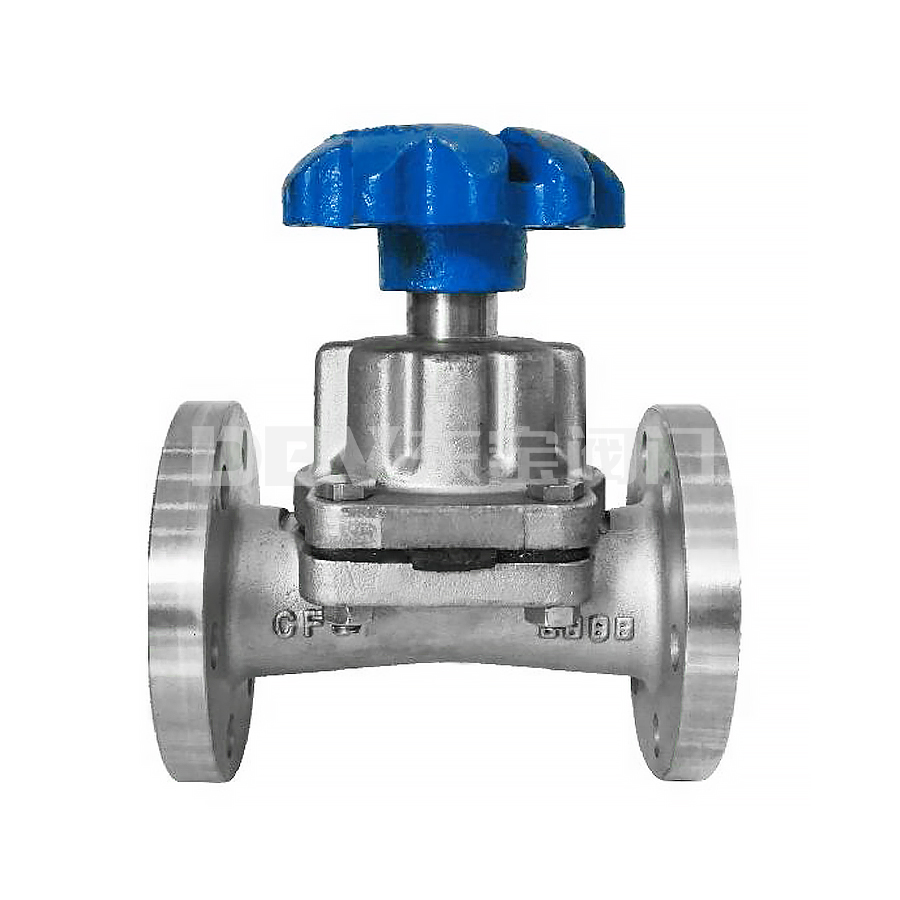

型号：G41W
通径：DN15-DN400
压力范围：PN0.6-1.6MPA
工作温度：≤120°
阀体材质：WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮 气动 电动
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
主要零件的材料：
名称 | 材料 |
阀体 | 不锈钢 |
阀盖 | 铸铁、不锈钢 |
阀瓣 | 灰铸铁 |
手轮 | 灰铸铁 |
食品级隔膜 | 丁基胶、氟塑料、丁腈胶、三无乙丙胶等。 |
阀杆 | 碳钢 |
主要外形尺寸和连接尺寸：
公 称 通 径 | 公称压力 MPa | 工作压力 MPa | L | D | D1 | Z-Фd | H1 | H2 | Do | 重量 ㎏ | |
DN/mm | NPS/inch | ||||||||||
15 | 1/2 | 1.6 | 1.6 | 107 | 95 | 65 | 4-14 | 89 | 95 | 50 | 2 |
20 | 3/4 | 117 | 105 | 75 | 4-14 | 93 | 103 | 70 | 3 | ||
25 | 1 | 127 | 115 | 85 | 4-14 | 100 | 112 | 83 | 4 | ||
32 | 1 1/4 | 146 | 140 | 100 | 4-18 | 127 | 144 | 114 | 6.5 | ||
40 | 1 1/2 | 159 | 150 | 110 | 4-18 | 136 | 156 | 114 | 7.5 | ||
50 | 2 | 190 | 165 | 125 | 4-18 | 151 | 177 | 140 | 10.5 | ||
65 | 2 1/2 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 183 | 213 | 165 | 17.5 |
80 | 3 | 254 | 200 | 160 | 8-18 | 198 | 273 | 230 | 25.5 | ||
100 | 4 | 305 | 220 | 180 | 8-18 | 266 | 320 | 280 | 36 | ||
125 | 5 | 356 | 250 | 210 | 8-18 | 319 | 386 | 280 | 47.5 | ||
150 | 6 | 406 | 285 | 240 | 8-22 | 380 | 453 | 368 | 74 | ||
200 | 8 | 521 | 340 | 295 | 8-22 | 506 | 626 | 483 | 143 | ||
