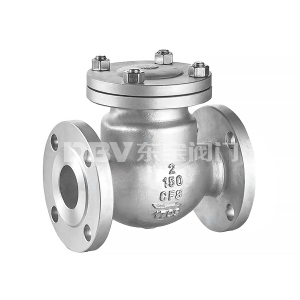

型号：H44H
通径：DN15-DN400
压力范围：150LB-1500LB
工作温度：≤425°
阀体材质：WCB CF8 CF8M
适用介质：水 蒸汽 油品 气体
操作方式：手轮 气动 电动
描述：
适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质等单向流动的管道上，依靠介质本身流动而自动开、闭阀罐，作为防止介质倒流的控制装置 。
结构特点： |
1、产品结构合理、密封可靠、性能优良、造形美观; |
2、密封面堆焊合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长; |
3、水平或垂直管道均可使用，安装方便: |
4、动作灵敏、密封性能好: |
技术规范 | ||||
设计依据 | GB | BS | ASME API | |
设计标准 | GB/T 12236 | BS 1868 | ASME16.34 API594 | |
结构长度 | GB/T 12221 | BS EN558-1 | ASMEB16.10 | |
连接端" | 法兰连接 | GB/T 9113 | BS EN 1092:1 | ASMEB16.5 ASMEB16.47 |
对焊连接 | GB/T 12224 | BS EN 12627 | ASMEB16.25 | |
抗硫材料要求 | NACEMRO175 | |||
试验和检验 | JB/T9092 | BS EN 12266 | ASME 16.34 API598 | |
阀门连接端的连接法兰标准和对焊端尺寸可按用户要求设计制造。 | ||||
NPS | DN | Class 150Lb | WT(Kg) | |||||||
in | mm | L | D | D1 | D2 | b | Z-Φd | H | ||
2" | 50 | 203 | 157 | 120.7 | 92 | 19.50 | 4-Φ19 | 161 | 17 | |
21/2" | 65 | 216 | 178 | 139.7 | 105 | 22.5 | 4-Φ19 | 180 | 23 | |
3" | 80 | 241 | 190.5 | 152.4 | 127 | 24 | 4-Φ19 | 190 | 33 | |
4" | 100 | 292 | 229 | 190.50 | 157.2 | 24 | 8-Φ19 | 220 | 44 | |
6" | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 8-Φ22.5 | 257 | 78 | |
8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-Φ22.5 | 292 | 137 | |
10" | 250 | 622 | 406 | 362 | 324 | 30.5 | 12-Φ25 | 350 | 207 | |
12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-Φ25 | 398 | 279 | |
14" | 350 | 787 | 533 | 476.8 | 413 | 35 | 12-Φ29 | 445 | 387 | |
16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-Φ29 | 490 | 446 | |
18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-Φ32 | 520 | 621 | |
20" | 500 | 978 | 698 | 635 | 584 | 43 | 20-Φ32 | 546 | 770 | |
24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-Φ35 | 880 | 970 | |
| ||||||||||
2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 | |
21/2" | 65 | 292 | 190 | 150 | 105 | 25 | 8-Φ22 | 190 | 24 | |
3" | 80 | 318 | 210 | 168 | 127 | 29.0 | 8-Φ22.5 | 212.4 | 40 | |
4" | 100 | 356 | 254 | 200 | 157 | 32.0 | 8-Φ22.5 | 246 | 51 | |
6" | 150 | 445 | 317.5 | 269.7 | 216 | 37.0 | 12-Φ22.5 | 292 | 90 | |
8" | 200 | 533 | 381 | 330 | 270 | 41.5 | 12-Φ25.5 | 328 | 175 | |
10" | 250 | 622 | 444.5 | 387 | 324 | 48.0 | 16-Φ28.5 | 378.6 | 210 | |
12" | 300 | 711 | 521 | 451 | 381 | 51.0 | 16-Φ32 | 420 | 286 | |
14" | 350 | 838 | 584 | 514 | 54 | 54 | 20-Φ32 | 470 | 400 | |
16" | 400 | 864 | 648 | 572 | 57 | 57 | 20-Φ35 | 530 | 550 | |
18" | 450 | 978 | 711 | 629 | 60 | 60 | 24-Φ35 | 584 | 700 | |
20" | 500 | 1016 | 775 | 686 | 64 | 64 | 24-Φ35 | 610 | 860 | |
24" | 600 | 1346 | 914 | 813 | 70 | 70 | 24-Φ41 | 860 | 1931 | |
| ||||||||||
2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 | |
21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Φ22 | 229 | 45 | |
3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 235 | 63 | |
4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 286 | 114 | |
6" | 150 | 559 | 356 | 292 | 216 | 48 | 8-Φ29 | 330 | 207 | |
8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ29 | 381 | 387 | |
10" | 250 | 787 | 508 | 432 | 324 | 64 | 12-Φ32 | 457 | 580 | |
12" | 300 | 838 | 559 | 489 | 381 | 67 | 16-Φ35 | 584 | 778 | |
14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 635 | 9869 | |
16" | 400 | 991 | 686 | 603 | 470 | 76 | 20-Φ41 | 684 | 1380 | |
