电动全金属硬密封蝶阀

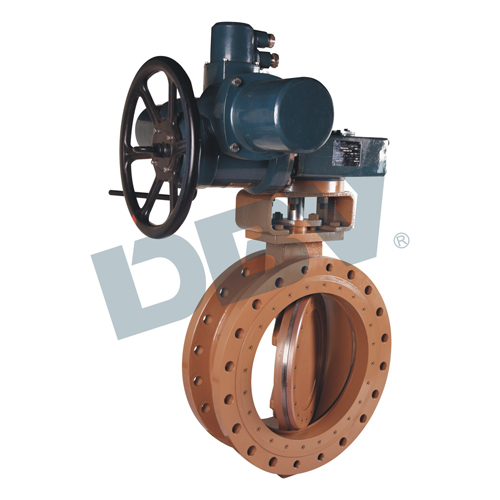

DS943H电动双向全金属硬密封蝶阀系列产品，属长寿命、节能型电动蝶阀。电动双向全金属硬密封蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：DS943Y
通径：DN50-DN2000
压力范围：PN0.6~10.0MPa,150LB~1500LB
工作温度： -40°~700°
阀体材质：WCB CF8 CF8M 2205 2507
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮气动电动液动

DS943H电动双向全金属硬密封蝶阀概述：

　　DS943H电动双向全金属硬密封蝶阀系列产品，属长寿命、节能型电动蝶阀。电动双向全金属硬密封蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动双向全金属硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向全金属硬密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

DS943H电动双向全金属硬密封蝶阀特点：

　　由于电动双向全金属硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

　　1、开启力矩小，灵活方便，省力节能。

　　2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

　　3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

DS943H电动双向全金属硬密封蝶阀技术参数：

阀体形式	直通铸造阀
公称通径	DN50～1600mm
公称压力	PN1.0、1.6、2.5
法兰标准	JB、ANSI、GB、HG、JIS等
连接形式	法兰式、对夹式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
阀板形式	蝶形
流量特性	开关型(线性)、调节型(等百分比)
执行器型号	DZW、CHR、381R、HQ、Q型
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

DS943H电动双向全金属硬密封蝶阀零件材料：

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

DS943H电动双向全金属硬密封蝶阀性能规范：

公称通径	DN(mm)	50～1000
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm3/s (符合GB/T13927-92标准)
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

DS943H电动双向全金属硬密封蝶阀主要连接尺寸：

公称压力 PN0.6
DN(mm)	L	D	D1	D2	B	F	Z-d	M	H	H1	H2
50	108	140	110	90	16	3	4-14	M12	50	200	75
80	114	190	150	128	18	3	4-18	M16	50	226	98
100	127	210	170	148	18	3	4-18	M16	50	250	130
125	140	240	200	178	18	3	8-18	M16	50	295	165
150	140	265	225	202	20	3	8-18	M16	55	315	175
200	152	320	280	258	22	3	8-18	M16	60	380	220
250	165	375	335	312	24	3	12-18	M16	65	405	250
300	178	440	395	365	24	4	12-22	M20	65	480	300
350	190	490	445	415	24	4	12-22	M20	70	545	330
400	216	540	495	465	24	4	16-22	M20	70	550	360
450	222	595	550	520	24	4	16-22	M20	95	620	380
500	229	645	600	570	26	4	20-22	M20	100	680	410
600	267	755	705	670	30	5	20-26	M24	105	750	460
700	292	860	810	775	26	5	24-26	M24	105	820	530
800	318	975	920	880	26	5	24-30	M27	110	910	610
900	330	1075	1020	980	26	5	24-30	M27	120	930	640
1000	410	1175	1120	1080	26	5	28-30	M27	120	980	720
1200	470	1405	1340	1295	28	5	32-33	M30	140	1220	820
1400	530	1630	1560	1510	32	5	36-36	M33	160	1310	930
1600	600	1830	1760	1710	34	5	40-36	M33	180	1460	980
1800	670	2045	1970	1920	36	5	44-39	M36	180	1560	1090
2000	760	2265	2180	2125	38	5	48-42	M39	190	1670	1190
