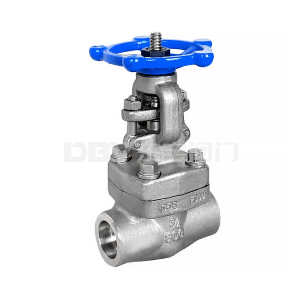

型号:Z11Y、Z61Y
通径:DN25~DN100
压力范围:PN1.0-25.0Mpa
工作温度:-29℃~425℃
阀体材质:WCB
适用介质:水、蒸汽、油品
操作方式:
锻钢闸阀有三种阀盖设计形式。一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。
应用范围:
锻钢闸阀适用于Class150~Class2500 、工作温度-29℃~425℃(碳钢)或-29℃~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
结构特点:
1.锻钢闸阀流体阻力小,其阻力系数与同长度的管段相等。
2.锻钢闸阀的产品结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封性好,在真空系统中也已广泛使用。
4.维修方便,闸阀结构简单,拆卸更换都比较方便。
锻钢闸阀常忽略压力问题。在注脂操作时,注脂压力有规半自由浮球式蒸汽疏水阀律地呈峰谷变化。压力过低,密封漏或安全阀失效,压力过高,注脂口阀门制造商堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型闸阀。而注脂流量控制阀压力过高,一方面检保温闸阀查注脂嘴,如是指遥控浮球阀孔阻塞判明情弹簧封闭带扳手全启式况进行更换;另柱塞截止阀一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封闸阀注脂压力要高于软密封闸阀。
标准规范:
设计制造标准:JB/T 7746、API602
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
承插焊标准:JB/T 1751、ASME B16.11
螺纹连接标准:GB 7306、ASME B2.1
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
序号 | 名 称 | 美标碳钢 | 美标合金钢 | 美标不锈钢钢 | ||
Type A 105 | Type F22 | Type F304(L) | Type F316(L) | |||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | |
2 | 阀座 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | |
3 | 闸板 | A276 430&410 | A182 F304 | A182 F304(L) | A182 F316(L) | |
4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | |
5 | 垫片 | Corrugated SS+graphite | SS+PTFE | |||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | |
7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
8 | 销 | A276 420 | A276 F304 | |||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||
10 | 活节螺丝 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
11 | 填料压盖 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | |
12 | 螺母 | A194 2H | A 194 4 | A194 8 | A194 8M | |
13 | 阀杆螺母 | A276 420/Cu-Alloy(铜合金) | ||||
14 | 手轮锁紧螺母 | A 194 2H | A194 4 | A 194 8 | A194 8M | |
15 | 铭牌 | SS | ||||
16 | 手轮 | Handwheel | A197 | |||
17 | 衬垫 | Bearing Gasket | A473 431 | |||
18 | 填料 | Flexible Graphite | PTFE | |||
适用介质 | (水、油、气等)W.O.G.etc | (酸类)HNO3,CH3OOH etc | ||||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ |
注:可按要求采用其他材料 CS=碳钢 AS=合金钢 SS=不锈钢
通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
NPS | 全径FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
L | 150~800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
H(OPEN) | 150~800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
900~1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
W | 150~800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
900~1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
Weights | Bolted | 150~800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
900~1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
Welded | 150~800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
900~1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 |
