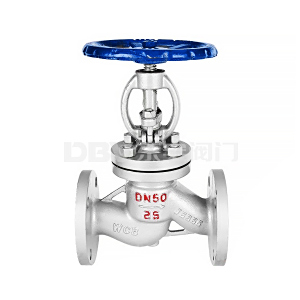

J41H、J41Y国标法兰截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动

在线客服
客服电话
021-52527761
18964389498(同微信)
18964749496(同微信)

型号:J41H
通径:DN15-DN400
压力范围:0.6-16.0MPA
工作温度:≤425°
阀体材质:WCB CF8 CF8M
适用介质:水 蒸汽 油品
操作方式:手轮 气动 电动 液动


产品概述:

  J41H、J41Y国标法兰截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。


截止阀结构特点:

  1、结构简单,制造和维修比较方便。

  2、工作行程小,启闭时间短。

  3、密封性好,密封面间磨擦力小,寿命较长。


截止阀执行标准:

  1、设计规范:GB/T 1223。

  2、结构长度:GB/T 12221。

  3、法兰连接:JB/T 79。

  4、试验与检验:JB/T 9002。

  5、产品标识:GB/T 12220。

  6、供货规范:JB/T 7928


截止阀主要性能参数:

型号

J41H-16C~160C

J41Y-16C~160C

J41W-16P~160P

工作压力(MPa)

1.6~16.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯


截止阀压力试验MPa:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7


截止阀主要零件材料及性能:

体盖扳

阀杆

密封面

垫片(环)

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti

柔性石墨
增强柔性石墨
SFB-260
SFP-260

≤425


水、蒸汽、油品

WC1

38CrMoAI
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

硝酸类

ZGCr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

醋酸类


截止阀主要外形及连接尺寸: l.6MPa

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N

16C
16P
16R
16I

10

130

90

60

40

14

4-Φ14

198

120

15

130

95

65

45

14

4-Φ14

218

120

20

150

105

75

55

14

4-Φ14

258

140

25

160

115

85

65

14

4-Φ14

275

140

32

180

135

100

78

16

4-Φ18

280

160

40

200

145

110

85

16

4-Φ18

330

180

50

230

160

125

100

16

4-Φ18

350

200

65

290

180

145

120

18

4-Φ18

370

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

415

320

125

400

245

210

185

22

8-Φ18

460

360

150

480

280

240

210

24

8-Φ23

510

450

200

600

335

295

265

26

12-Φ23

710

500

250

650

405

335

320

30

12-Φ25

786

550

300

750

460

410

375

30

12-Φ25

925

600
