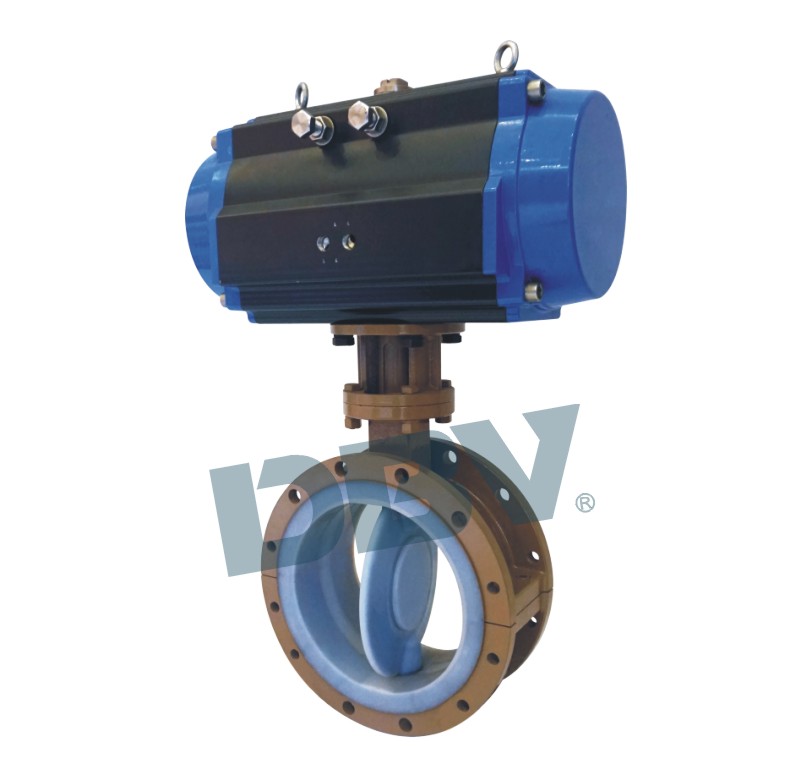

气动衬氟法兰蝶阀

D641F46气动法兰衬氟蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：D641F46
通径：DN15-DN1200
压力范围：PN0.6-1.6MPA
工作温度：≤120°
阀体材质：WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮气动电动

D641F46气动法兰衬氟蝶阀产品概述:

　　D641F46气动法兰衬氟蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。D641F气动法兰衬氟蝶阀阀体密封圈分丁晴橡胶、四氟橡胶，泄露量可达零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况. D641F46气动法兰衬氟蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于泄露量要求较高、有腐蚀性的场合，作调节流量和截流介质。

　　D641F46气动法兰衬氟蝶阀主要特点：

　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。

　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

　　3、流量特性为直线，调节性能好。

　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

　　6、密封件可更换，且密封可靠达到双向密封。

　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

　　8、气动软密封蝶阀可设计成法兰连接和对夹连接。

　　D641F46气动法兰衬氟蝶阀工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

　　D641F46气动法兰衬氟蝶阀密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象，具有良好的流体控制特性。蝶阀处于开启位置时，蝶板厚度是介质流经阀体时的阻力，

　　D641F46气动法兰衬氟蝶阀通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

公称通径DN（mm）		50-1200
公称压力PN（MPa）		1.0		1.6		2.5
公称压力（MPa）	强度试验	1.5		2.4		3.75
	密封试验	1.1		1.76		2.75
材料\材料代号		C	P		R
主要零件	阀体	WCB+F46	ZG1Cr18Ni9Ti+F46		ZG0Cr18Ni12Mo2Ti+F46
	蝶板	WCB+F46	ZG1Cr18Ni9Ti+F46		ZG0Cr18Ni12Mo2Ti+F46
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	不锈钢+F46
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-40℃～200℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度		试验检验
		GBT/12238	GB12221	GB9113	GB9131		GB13927

公称压力 PN0.6
DN(mm)	L	D	D1	D2	B	F	Z-d	M	H	H1	H2
50	108	140	110	90	16	3	4-14	M12	50	200	75
80	114	190	150	128	18	3	4-18	M16	50	226	98
100	127	210	170	148	18	3	4-18	M16	50	250	130
125	140	240	200	178	18	3	8-18	M16	50	295	165
150	140	265	225	202	20	3	8-18	M16	55	315	175
200	152	320	280	258	22	3	8-18	M16	60	380	220
250	165	375	335	312	24	3	12-18	M16	65	405	250
300	178	440	395	365	24	4	12-22	M20	65	480	300
350	190	490	445	415	24	4	12-22	M20	70	545	330
400	216	540	495	465	24	4	16-22	M20	70	550	360
450	222	595	550	520	24	4	16-22	M20	95	620	380
500	229	645	600	570	26	4	20-22	M20	100	680	410
600	267	755	705	670	30	5	20-26	M24	105	750	460
700	292	860	810	775	26	5	24-26	M24	105	820	530
800	318	975	920	880	26	5	24-30	M27	110	910	610
900	330	1075	1020	980	26	5	24-30	M27	120	930	640
1000	410	1175	1120	1080	26	5	28-30	M27	120	980	720
1200	470	1405	1340	1295	28	5	32-33	M30	140	1220	820
1400	530	1630	1560	1510	32	5	36-36	M33	160	1310	930
1600	600	1830	1760	1710	34	5	40-36	M33	180	1460	980
1800	670	2045	1970	1920	36	5	44-39	M36	180	1560	1090
2000	760	2265	2180	2125	38	5	48-42	M39	190	1670	1190
