气动三偏心金属密封蝶阀

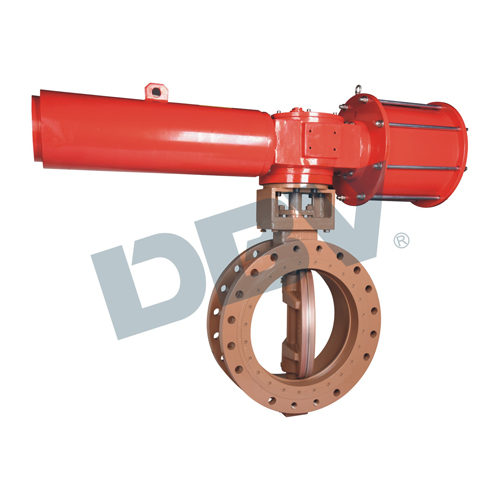

D643H\D673H气动双向压全金属硬密封蝶阀结构是由引进型气动活塞式执行器与三编心硬密封蝶阀组成，俗称为气动三偏心金属密封蝶阀

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：D643HD673H
通径：DN50-DN1200
压力范围：PN0.6~10.0MPa,150LB~1500LB
工作温度：-40°~700°
阀体材质：WCB CF8 CF8M F51
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮气动电动液动

气动双向压全金属硬密封蝶阀产品概述:

　　D643H\D673H气动双向压全金属硬密封蝶阀结构是由引进型气动活塞式执行器与三编心硬密封蝶阀组成，俗称为气动三偏心金属密封蝶阀。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动双向压全金属硬密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动双向压全金属硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动双向压全金属硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动双向压全金属硬密封蝶阀、气动三偏心金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

　　气动双向压全金属硬密封蝶阀产品特点：

　　（1）气动双向压全金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

　　（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

　　（3）蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

　　（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

　　（5）气动双向压全金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

　　（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。

气动双向压全金属硬密封蝶阀技术参数：

公称通径DN(mm)	DN50～1000mm
公称压力(MPa)	PN1.0、1.6、2.5MPa
阀体形式	直通铸造阀体
连接形式	法兰式、对夹式
阀芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
流量特性	近似等百分比、直线性
动作范围	0～90°
泄露量Q	符合ANSI B16.104 IV级标准
适用温度	硬密封≤450℃
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%
可调范围	50：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

气动双向压全金属硬密封蝶阀主要连接尺寸：

公称压力 PN0.6
DN(mm)	L	D	D1	D2	B	F	Z-d	M	H	H1	H2
50	108	140	110	90	16	3	4-14	M12	50	200	75
80	114	190	150	128	18	3	4-18	M16	50	226	98
100	127	210	170	148	18	3	4-18	M16	50	250	130
125	140	240	200	178	18	3	8-18	M16	50	295	165
150	140	265	225	202	20	3	8-18	M16	55	315	175
200	152	320	280	258	22	3	8-18	M16	60	380	220
250	165	375	335	312	24	3	12-18	M16	65	405	250
300	178	440	395	365	24	4	12-22	M20	65	480	300
350	190	490	445	415	24	4	12-22	M20	70	545	330
400	216	540	495	465	24	4	16-22	M20	70	550	360
450	222	595	550	520	24	4	16-22	M20	95	620	380
500	229	645	600	570	26	4	20-22	M20	100	680	410
600	267	755	705	670	30	5	20-26	M24	105	750	460
700	292	860	810	775	26	5	24-26	M24	105	820	530
800	318	975	920	880	26	5	24-30	M27	110	910	610
900	330	1075	1020	980	26	5	24-30	M27	120	930	640
1000	410	1175	1120	1080	26	5	28-30	M27	120	980	720
1200	470	1405	1340	1295	28	5	32-33	M30	140	1220	820
1400	530	1630	1560	1510	32	5	36-36	M33	160	1310	930
1600	600	1830	1760	1710	34	5	40-36	M33	180	1460	980
1800	670	2045	1970	1920	36	5	44-39	M36	180	1560	1090
2000	760	2265	2180	2125	38	5	48-42	M39	190	1670	1190
