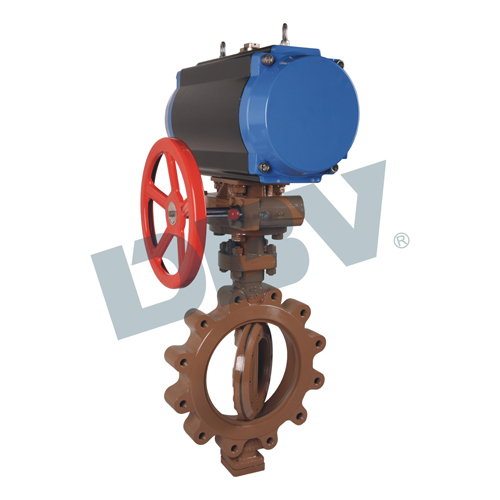

三偏心蝶阀全金属凸耳式

型号：LD673H
通径：DN50-DN1200
压力范围：150LB~1500LB
工作温度：-40°~700°
阀体材质：WCB CF8 CF8M F51
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮 气动 电动 液动

三偏心蝶阀-全金属凸耳式产品概述：

　　东宝三偏心蝶阀其适用范围已可以耐压高达 2500 磅级，耐温低至 -196 ℃高达 850℃，密封达到 0 泄漏，调控比高达 100:1 以上。也就是说在各种严酷、关键的过程控制管线上，不论是开关阀还是调控阀，只要选型得当，现在都可以放心地使用蝶阀，而且成本低廉。

　　所谓三偏心是指在双偏心结构的基础上再增加一个角偏心，即使蝶阀的密封面呈倾斜锥形。这种结构的特点是将蝶板周边外侧加工成外斜锥面，将密封阀座内侧加工成内斜锥面。蝶阀的密封断面变成了椭圆形，蝶板密封面的形状也因此上下不对称。由于密封面为斜锥形，被阀杆轴分隔为偏大的一侧蝶板沿着大倾斜曲面向上方压向阀座，偏小的一侧蝶板沿着小倾斜曲面向下方压向阀座。蝶板密封圈与阀座间的密封不是靠阀座的弹性变形，而是依靠接触面的压紧实现密封，故三偏心蝶阀的开闭基本上无摩擦，并且随着关闭压力的增加，阀门越关越紧。

　　东宝三偏心蝶阀的特点就是从根本上改变了密封构造，不再是位置密封，而是扭力密封。即不是依靠阀座的弹性变形，而是依靠阀座的接触面压来达到密封效果，因此一举解决了蝶阀金属阀座零泄漏这一难题。在密封角度设计上解决了介质正、反流向时介质压均可部份作用到密封面上，接触面压加上部份介质压力作用密封面使耐高压高温也迎刃而解。

　　从三偏心蝶阀的结构原理不难看出，三偏心蝶阀有以下优点：

　　1)密封性能好，提高了系统的可靠性；

　　2)摩擦阻力小，开闭省力、灵活；

　　3)使用寿命长，可以实现反复多次开关；

　　4)承压及耐高温能力强，适用范围广。

　　三偏心碟阀自问世以来，为满足日益严酷的工况要求，其本身也经历着自我完善和不断发展的过程。即便基本的零泄漏，理论上三偏心蝶阀都可以做到，但实际上还是有赖于周密的设计，精密的制造。其特点如下∶

　　1  双流向均可承压，实现无流向限制的安装方式。

　　2  全金属密封设计，密封面采用司太立合金堆焊技术，解决了高温高压、低温等严苛工况下，蝶阀密封性能差的难题；

　　3  全新的三偏心结构设计，实现0摩擦，性能更加稳定，密封使用寿命延长。通过精巧的设计，确保蝶阀从低温到高温的灵活启闭，密封性能优异、符合严苛工况下阀门零泄漏的密封标准。

三偏心蝶阀-全金属法兰主要参数：

三偏心蝶阀-全金属凸耳式主要连接尺寸：
