超大膜片减压阀
  • 超大膜片减压阀

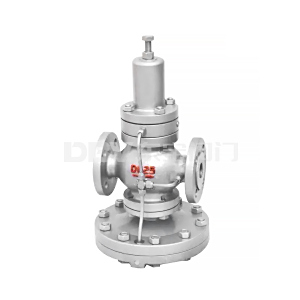

超大膜片减压阀

YD43H型超大膜片减压阀在普通减压阀的基础上做了很大的改进,同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等

在线客服
客服电话
021-52527761
18964389498(同微信)
18964749496(同微信)

型号:YD43H
通径:DN15-DN500
压力范围:PN0.6-6.4MPA
工作温度:0-120℃
阀体材质:WCB CF8 CF8M
适用介质:蒸汽
操作方式:自动


本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

技术参数和性能指标

公称压力(Mpa)2.5
壳体试验压力(Mpa)*3.75
密封试验压力(Mpa)2.5
最高进口压力(Mpa)2.5
出口压力范围(Mpa)0.02-1.6
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)P2GGB12244-1989
渗漏量GB12245-1989

主要零件材料

零件名称零件材料
阀体 阀盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
膜片1Cr18Ni9Ti
调节弹簧60Si2Mn

流量系数(Cv)

DN152025324050
Cv2.95.38.611.616.529.1

连接尺寸

DNLH1HD
15147235145207
20154235145207
25160235145207
32180250160220
4016250160220
50230270180220
