水用减压阀

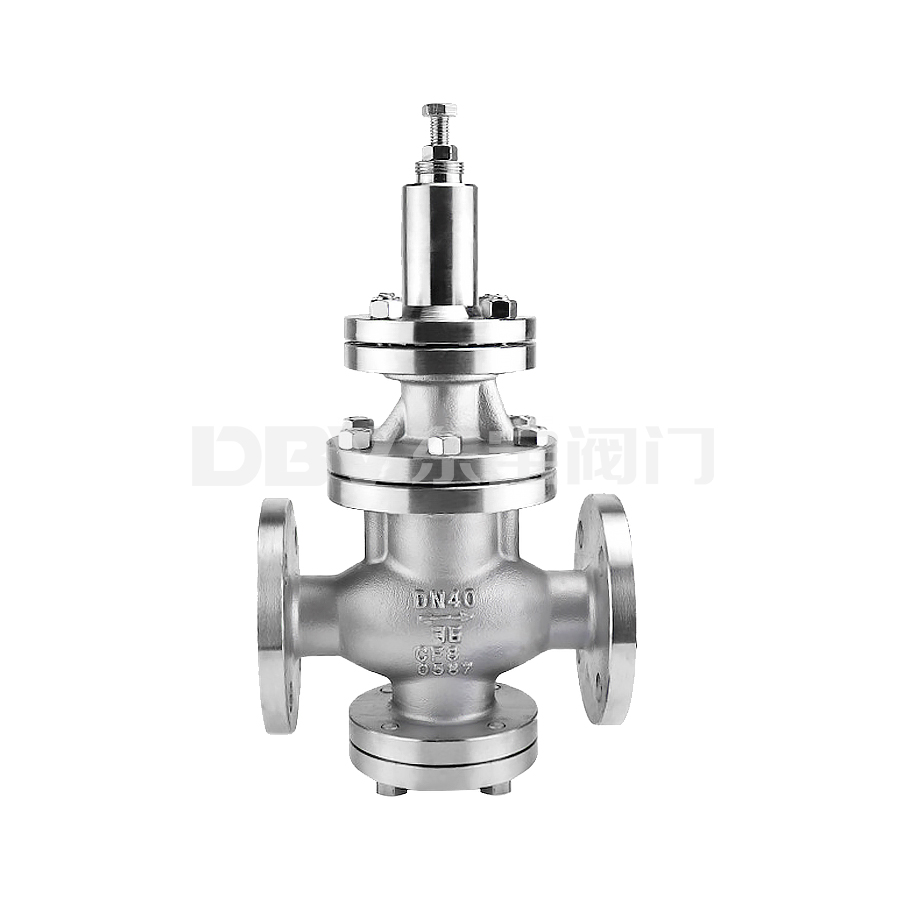

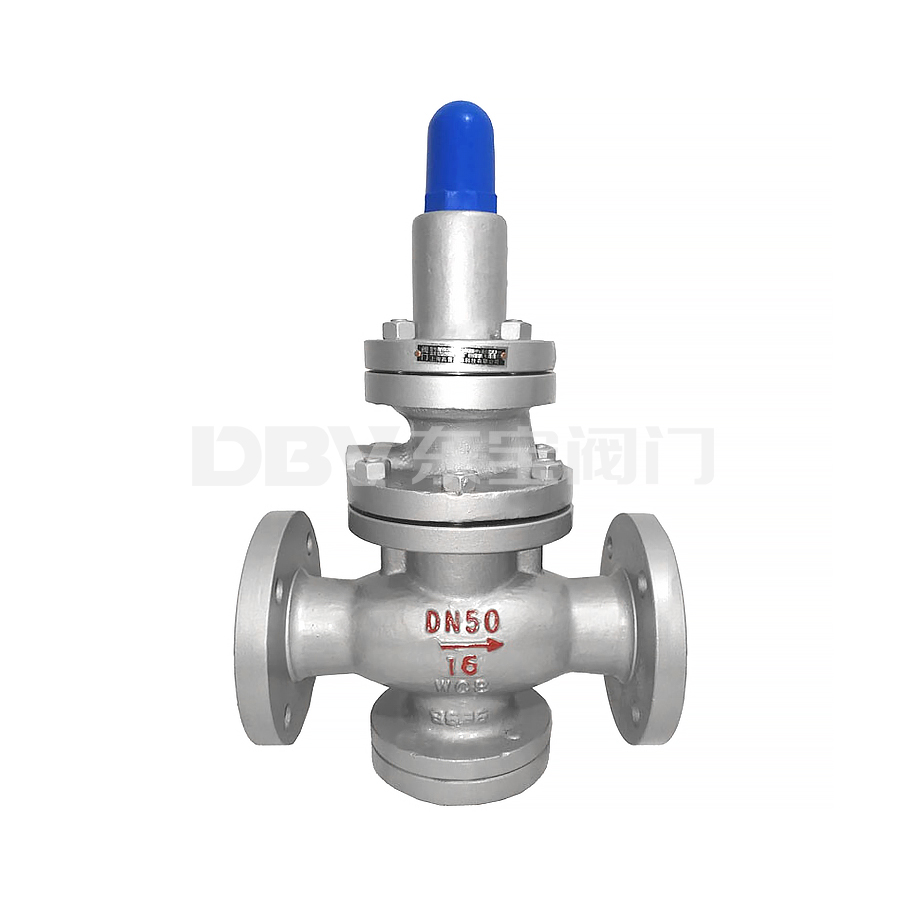

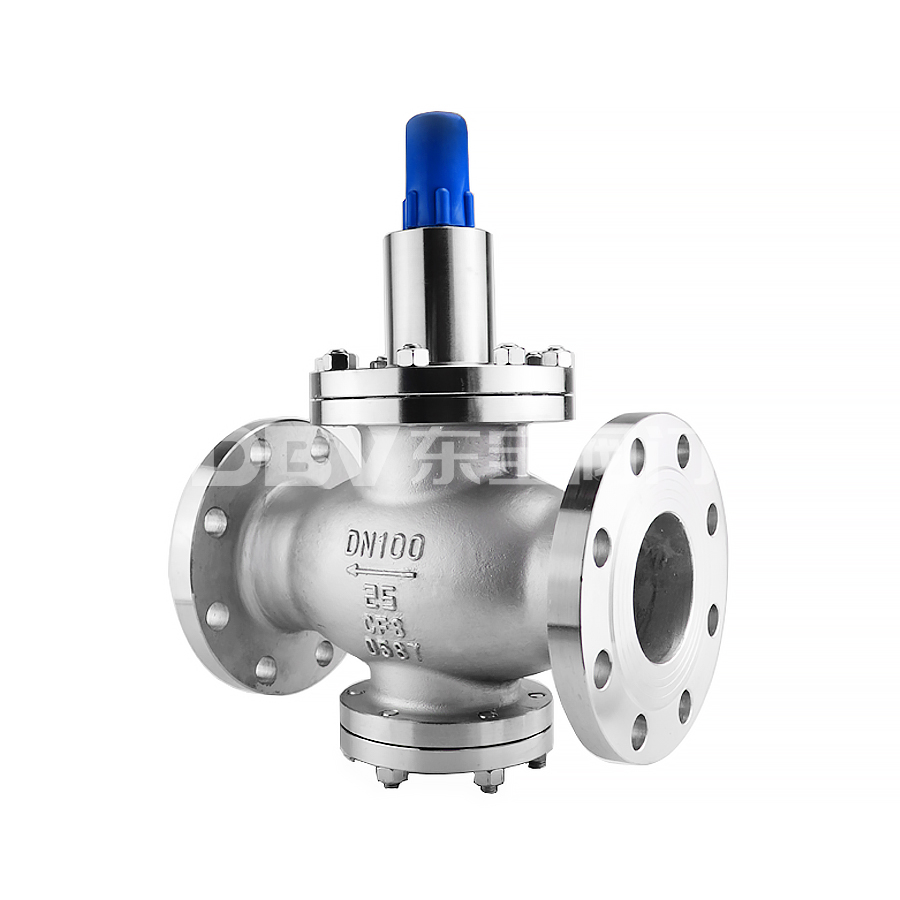

Y42X水用减压阀,是一种以活塞代替膜片的压力调节阀

在线客服
客服电话
021-52527761
18964389498(同微信)
18964749496(同微信)

型号:Y42X
通径:DN20-DN400
压力范围:0.6-6.4MPA
工作温度:0-120°
阀体材质:WCB CF8 CF8M
适用介质:水
操作方式:自动

Y42X水用减压阀产品概述:

  Y42X水用减压阀,是一种以活塞代替膜片的压力调节阀。比膜片式提高三倍以上。口径小于DN500的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀;口径大于等于DN500的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀,阀后的压力可根据需要调节,投入使用后阀后压力始终减至并稳定在设定值,不因阀前压力、流量的波动而改变。阀门选材优质、性能可靠、使用寿命长。

Y42X水用减压阀工作原理:

  本阀介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下,打开主阀,改变节流面积,造成压力损失,实现水的减压。由于阀后水流通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于水用减压阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。

Y42X水用减压阀性能参数:

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

Y42X水用减压阀结构类型

    Y42X系列减压阀可用于空气、油、水等介质阀后的减压稳压,是弹簧薄膜式减压的换代产品。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。

Y42X水用减压阀零件材料

零件名称

零件材料

阀体阀盖底盖

WCB 304 316

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞式

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

Y42X水用减压阀流量系数:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

Y42X水用减压阀主要连接尺寸:

DN

L

H

Hl

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

280

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

650

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465
