型号:200X
通径:DN15-DN800
压力范围:0.6-1.6MPA
工作温度:≤80°
阀体材质:QT450 WCB CF8
适用介质:水
操作方式:自动
产品描述:
减压稳压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围,保护其后的生活生产器具,本类阀门在管道中一般应当水平安装。
水用减压阀产品简介

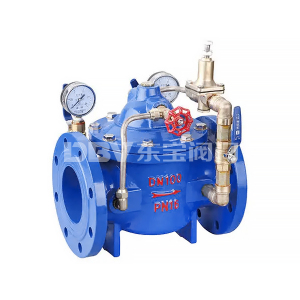

200X减压阀,是一种利用介质自身压力能量来调节与控制的智能型阀门。200X减压阀用于生活给水,消防给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力,出口压力不因进口压力、进口流量的变化而变化,将出口压力维持在设定值,并可根据需要调节设定值以达到减压目的。
水用减压阀工作原理
水力控制阀就是水压控制阀门,水力控制阀由一个主阀及其附设的导管、导阀、球阀、针阀和压力表等组成。根据使用目的,功能及场所的不同可以演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀、水泵控制阀、压差旁通阀、紧急关闭阀、液力自动阀等。
水用减压阀结构特点
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导阀作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水。此时主阀压力控制室内,压力升高并关闭主阀、出口压力不在升高。
当阀门进口压力降到导阀弹簧设定的压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大与针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定,调节导阀弹簧即可设定出口压力。
水用减压阀产品主要零部件 | ||||
型号 | 材质名称 | |||
阀体,阀盖 | 弹簧,阀杆 | 密封面 | 膜片 | |
200X | 灰铸铁,球磨铸铁,铸钢 | 不绣钢 | 丁晴橡胶铜合金 | 尼龙强化丁晴橡胶 |
水用减压阀产品技术参数 | ||||
公称压力Mpa | 壳体实验压力Mpa | 密封实验压力Mpa | 适用介质 | 适用温度 |
1 | 1.5 | 1.1 | 水 | 0~80℃ |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
水用减压阀产品连接尺寸 | ||||||||||||||
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 150 | 160 | 180 | 200 | 210 | 245 | 265 | 290 | 330 | 355 | 405 | 490 | 550 | 585 |
H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 |
H2 | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 |
