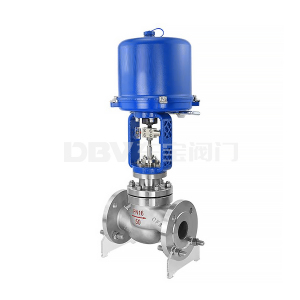

型号:ZDSP
通径:DN20-300
压力范围:PN0.6-6.4Mpa
工作温度:-40~230℃
阀体材质:WCB CF8 CF8M CF3M
适用介质:水
操作方式:电动
电动单座调节阀以单相交流220V电源为动力,接受统一的标准号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。ZDSP单座调节阀用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。ZAZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。
主要零件材料:
阀体 | WCB | CF8 | CF8M | CF3M | |
阀座 | 304 | 304 | 316 | 316L | |
阀芯 | 304 | 304 | 316 | 316L | |
导向套 | WCB | CF8 | CF8M | CF3M | |
阀盖 | WCB | CF8 | CF8M | CF3M | |
阀杆 | 304 | 304 | 316 | 316L | |
填料 | PTFE/柔性石墨 | ||||
弹簧 | 65Mn | 304 | 316 | 316L | |
螺母 | 304 | 304 | 316 | 316L |
主要技术参数:
公称通径mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
阀座通径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数kv | 直线型 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||||||
公称压力(MPa) | 0.6,1.6, 2.5, 4.0, 6.4 | |||||||||||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||||||
流量特性 | 直线 | 直线,等百分比,快开 | ||||||||||||||||||||||
工作温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | |||||||||||||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||||||
阀芯材质 | 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti | |||||||||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||||||
上阀盖型式 | 普通式(常温),热片式(中温),长颈式(低温) | |||||||||||||||||||||||
配用电动执行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||||||||||||
361L | 381LSA-08 361LXA-08 | 381LSA-20 | 361LSB-30 | 381LSB- 50 | 381LSC-65 | 381LSC-99 | ||||||||||||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 |
