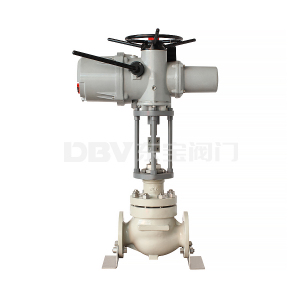

ZDLN电动双座调节阀
  • ZDLN电动双座调节阀

ZDLN电动双座调节阀

ZDLN电动双座调节阀是由381型电子式电动执行机构和双座调节机构组成,电动执行机构内有伺服系统

在线客服
客服电话
021-52527761
18964389498(同微信)
18964749496(同微信)

通径:DN20-300
压力范围:PN0.6-6.4Mpa
工作温度:-40~230℃
阀体材质:WCB CF8 CF8M CF3M
适用介质:水
操作方式:电动


描述:

ZDLN电动双座调节阀是由381型电子式电动执行机构和双座调节机构组成,电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构具有不平衡很小,允许压差,大流通能力大等特点,适用于泄漏量要求不严格的场合。


ZDLN电子式电动双座调节阀主要技术参数

电子式双座阀公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座通径mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量系数kv

直线型

0.08

0.12

0.20

0.32

0.5

0.8

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比







1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力(Mpa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通单座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

配用电动执行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08
361LXA-08

361LSA-20

361LSB-30

361LSB-
50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-
50


注: 1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。 2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 。


ZDLN电子式电动双座调节阀允许压差

电子式双座阀公称通径(mm)

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(Mpa)

配PSL

PSL202

6.4

6.4

6.4

5.1









PSL204





6.4

6.4

5.62






PSL208








6.4

5.31

3.97



PSL320











6.4

4.14

配361L

361LSA-20

6.4

6.4

6.4

6.4









361LSB-50





6.4

6.4

6.25






361LSC-65








6.4

4.23

3.23



361LSC-99











3.31

2.07

注: 实际配置需根据具体工艺参数确定。如果允许压差一清楚或蕞大工作压差超出列表范围,请与我们联系,采取适当方法可解决。


ZDLN电子式电动双座调节阀性能指标:

项目

指标值

基本误差%

配3610L±2.5; 带定位器 ±1.0

回差%

配361L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5

泄量量L/H

符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3


ZDLN电子式电动双座调节阀执行机构主要技术参数

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0


ZDLN电子式电动双座调节阀外形尺寸

电子式双座阀公称通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

配PSL

H(mm)

普通型

907

910

955

960

1112

1122

1134

1213

1223

1265

1813

1889

散热片型

1037

1040

1085

1090

1275

1285

1297

1412

1422

1464

1058

2134

D(mm)

176

225

重量(KG)

22.5

24.5

35.5

39.5

72

85

122

181

237

378

680

840

配361L

H(mm)

普通型

670

673

840

845

1037

1047

1059

1293

1303

1345

1538

1614

散热片型

800

803

970

975

1200

1210

1222

1492

1502

1544

1783

1859

D(mm)

225

310

重量(KG)

30

32

51

55

87

100

137

194

250

391

720

880
