通径：DN20-400
压力范围：PN0.6-6.4Mpa
工作温度：-40～230℃
阀体材质：WCB CF8 CF8M CF3M
适用介质：水
操作方式：气动
产品概述：

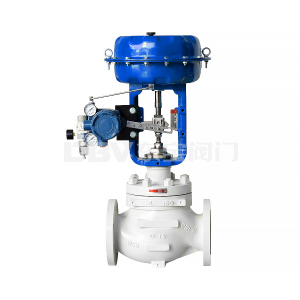

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
产品特点：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可调节由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
执行机构主要技术参数： | |||||||||||||||||
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | ||||||
阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 | ||||
额定流量 | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||||
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||
公称压力MPa | 0.6 1.6 4.0 6.4 | ||||||||||||||||
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||
流量特性 | 直线、等百分比、快开型 | ||||||||||||||||
介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产 | ||||||||||||||||
阀体材质 | PN | 0.6,1.6 | WCB (ZG230-450) CF3 CF8 CF8M | ||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | ||||||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||||
上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | ||||||||||||||||
可调比R | 50:01:00 | ||||||||||||||||
气源接头 | M16×1.5 | ||||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
执行机构主要技术参数： | ||||
型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
有效面积cm2 | 350 | 350 | 560 | 900 |
行 程mm | 16 | 25 | 40 | 60 |
弹簧范围KPa | 20～100(标准)；40～200；80～240；20～60；60～100 | |||
执行机构性能指标： | ||||||
项目 | 指标值 | 项目 | 指标值 | |||
基本误差％ | 不带定位器 | ±5.0 | 始 | 气关 | 始点 | ±5.0 |
终 | 终点 | ±2.5 | ||||
带定位器 | ±1.0 | 点 | 始点 | ±1.0 | ||
偏 | 终点 | ±1.0 | ||||
回差％ | 不带定位器 | 3 | 差 | 气开 | 始点 | ±2.5 |
％ | 终点 | ±5.0 | ||||
带定位器 | 1 | 始点 | ±1.0 | |||
终点 | ±1.0 | |||||
死区％ | 不带定位器 | 3 | ||||
带定位器 | 0.4 | 允许泄漏量L/h | 1×10-3× | |||
阀额定 | ||||||
额定行程偏差％ | ±2.5 | 容量 | ||||
