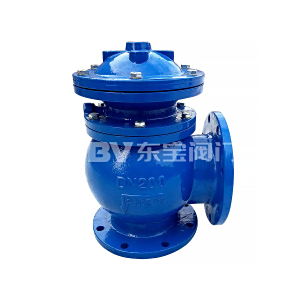

隔膜式排泥阀

通径：DN80-200
压力范围：PN0.6-6.4MPa
工作温度：
阀体材质：WCB
适用介质：
操作方式：

工作原理：

隔膜池底排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。
隔膜池底排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。

结构特点：
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐。可与手电两用启闭机配套使用进行微机控制。
膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。

适用范围：

当前水力控制阀被用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
