900X紧急关闭阀

900X紧急关闭阀｜紧急切断阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：900X
通径：DN15-DN400
压力范围：0.6-1.6MPA
工作温度：≤80°
阀体材质：QT450 WCB CF8
适用介质：水
操作方式：自动

900X紧急关闭阀应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

概述：

【一】900X紧急关闭阀结构特点和用途：

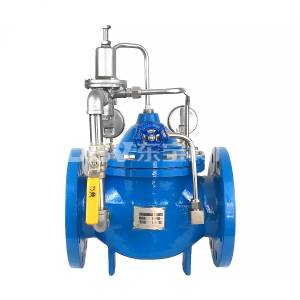

900X紧急关闭阀｜紧急切断阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。当火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。该阀使系统无须另设消防单独供水管网，节约了建设成本和用水量。阀门控制灵敏度高，调试简便，使用寿命长。

【二】900X紧急关闭阀部件列表：
1、导阀2、主阀3、球阀4、压力表5、针阀

技术参数
公称压力	壳体实验压力	密封实验压力	适用介质	介质温度(℃)
1(Mpa)	1.5	1.1	水	0-80
1.6(Mpa)	2.4	1.76
2.5(Mpa)	3.75	2.75

零部件资料

零件称号							零件资料
阀体阀盖							WCB
阀座阀盘							铜合金
密封圈 O型圈							丁腈橡胶
阀杆							2Cr13
绷簧							50CrVA
针型阀							铜合金
球阀							铜合金
泄压/持压导阀							铜合金
微型过滤器							不锈钢
主要连接尺寸
DN	L	A	A1	H	H1	F		D		D1		D2		n-Φd
	L	A	A1	H	H1	F		mm		mm		mm		n-Φd
	mm	mm	mm	mm	mm	mm		PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6
20	180	292	136	342	247	116		105	105	75	75	58	58	4-13.5	4-13.5
25	180	292	136	342	247	116		115	115	85	85	68	68	4-13.5	4-13.5
32	180	292	136	342	247	116		140	140	100	100	78	78	4-17.5	4-17.5
40	240	330	155	395	278	170		150	150	110	110	88	88	4-17.5	4-17.5
50	240	330	155	395	278	170		165	165	125	125	102	102	4-17.5	4-17.5
65	250	350	165	405	298	180		185	185	145	145	122	122	4-17.5	4-17.5
80	285	365	175	430	313	210		200	200	160	160	133	133	8-17.5	8-17.5
100	360	410	195	510	350	275		220	220	180	180	158	158	8-17.5	8-17.5
125	400	455	220	560	365	310		250	250	210	210	184	184	8-17.5	8-17.5
150	455	475	230	585	420	355		285	285	240	240	212	212	8-22	8-22
200	585	530	255	675	450	460		340	340	295	295	268	268	8-22	12-22
250	650	623	300	730	470	500		395	405	350	355	320	320	12-22	12-26
300	800	700	340	760	490	580		445	460	400	410	370	370	12-22	12-26
350	860	840	415	840	526	640		505	520	460	470	430	430	16-22	16-26
400	960	880	430	910	570	715		565	580	515	525	482	482	16-26	16-30
450	1075	930	460	1030	610	780		615	640	565	585	532	550	20-26	20-30
500	1075	980	490	1135	665	830		670	715	620	650	585	585	20-26	20-33
600	1230	1060	530	1270	725	920		780	840	725	770	685	685	20-30	20-36
700	1650	1130	560	1460	865	980		895	910	840	840	800	800	24-30	24-36
800	1750	1230	610	1640	975	1050		1015	1025	950	950	905	905	24-33	24-39
