型号:800X
通径:DN15-DN800
压力范围:0.6-1.6MPA
工作温度:≤80°
阀体材质:QT450 WCB CF8
适用介质:水
操作方式:自动
产品简介:
800X压差控制阀/800X压差旁通阀/800X压差旁通平衡阀/不锈钢800X压差旁通阀/不锈钢800X压差旁通平衡阀/800X自动压差旁通阀/800X自动压差控制阀/800X自动压差调节阀是一种用于空调系统供/回水之间以平衡压差的阀门。
该阀门可提高系统的利用率,保持压差的恒定值,并可降低系统的噪音,以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀。
结构特点和用途:

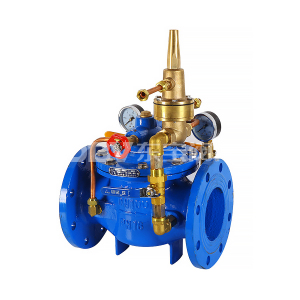

800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制,不需要其它装置和能源,保养简便。本系列阀门产品用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理:
当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此压差通过接管作用于导阀膜片两侧,改变导阀的开度。
压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压压力下降,主阀开度增大,主阀进出口间压差变小。
反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
技术参数: | ||||
公称压力 | 壳体实验压力 | 密封实验压力 | 适用介质 | 介质温度(℃) |
1(Mpa) | 1.5 | 1.1 | 水 | 0-80 |
1.6(Mpa) | 2.4 | 1.76 | ||
2.5(Mpa) | 3.75 | 2.75 |
零部件资料: | |
零件称号 | 零件资料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
绷簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
泄压/持压导阀 | 铜合金 |
微型过滤器 | 不锈钢 |
公称通径 | 尺 寸(mm) | |||||
DN(mm) | L | A1 | A | H1 | H | F |
20 | 150 | 130 | 325 | 179 | 212 | 116 |
25 | 160 | 130 | 325 | 179 | 212 | 116 |
32 | 180 | 130 | 325 | 179 | 212 | 116 |
40 | 200 | 140 | 335 | 210 | 265 | 168 |
50 | 203 | 140 | 335 | 210 | 265 | 168 |
65 | 215 | 140 | 335 | 215 | 310 | 180 |
80 | 241 | 145 | 345 | 245 | 350 | 210 |
100 | 270 | 155 | 365 | 305 | 460 | 284 |
125 | 300 | 165 | 385 | 365 | 520 | 310 |
150 | 330 | 180 | 410 | 415 | 570 | 370 |
200 | 400 | 205 | 465 | 510 | 840 | 463 |
250 | 480 | 225 | 505 | 560 | 890 | 525 |
300 | 550 | 245 | 545 | 658 | 1030 | 625 |
350 | 622 | 275 | 595 | 696 | 1090 | 705 |
400 | 685 | 285 | 625 | 735 | 1150 | 778 |
450 | 750 | 285 | 625 | 735 | 1150 | 778 |
500 | 811 | 410 | 780 | 750 | 1110 | 690 |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
