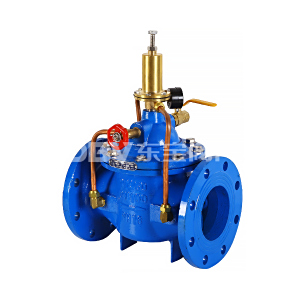

500X持压泄压阀

型号：500X
通径：DN15-DN800
压力范围：0.6-1.6MPA
工作温度：≤80°
阀体材质：QT450 WCB CF8
适用介质：水
操作方式：自动

描述：

该阀由主阀4、导阀1、针阀2、球阀3与压力表5组成。泄压/持压阀在管线上能有效地将超过导阀1安全设定值之压力泄压释放，防止对管线与设备因超压而损坏。

该阀主要用于高层大楼消防测试循环系统的泄压，以防止水压过高造成系统故障。持压泄压阀的工作原理:泄压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会由卸压阀处流出，从而控制管路中的压力不会超过某一限定值。

一、泄压阀原理是，当管路中的压力大于泄压阀的设定压力的时候，液体会有泄压阀处流出，从而控制管路中的压力不会超过某一限定值。针式泄压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。

二、泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下;做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

三、作泄压阀:当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀

A、泄压/持压导阀、球阀

B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导

阀设定的安全值时，泄压导阀会自动开启，通过球阀

C放出部分水，使管路泄压。当压力

恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

四、作持压阀:当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，

导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。卸压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
