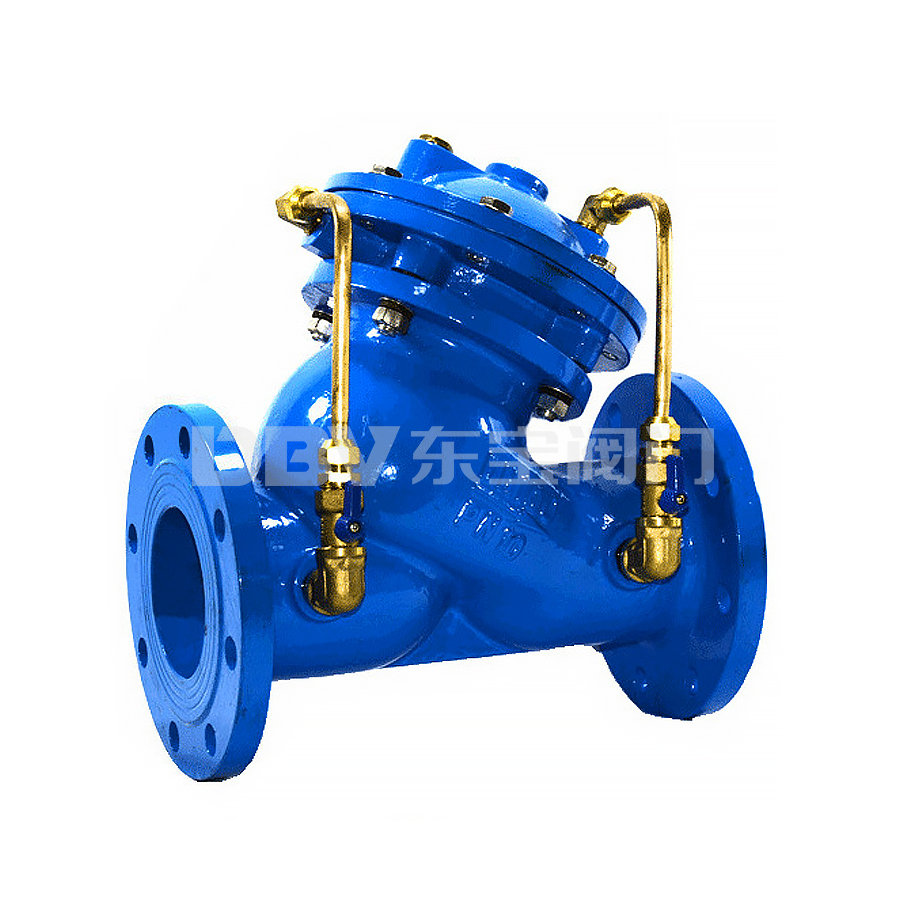

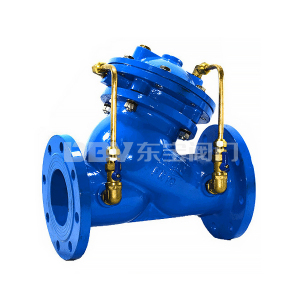

型号:JD745
通径:DN50-1400
压力范围:PN1.6~2.5MPa
工作温度:0~80℃
阀体材质:HT200 WCB 304
适用介质:水
操作方式:自动
多功能水泵控制阀主要用于工矿、企业、高层建筑由水泵直接给排水系统中,具有截止阀、止回阀、电动阀和水锤消除器四种功能。尤其适用于配套自动化控制系统,无需电气控制柜和外接动力,按常规自动启闭,具有速闭、缓闭及吸能腔三种防止和消除水锤的功能,能有效提高系统安全可靠性,满足系统工程设备自动化控制要求。 JD745X由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、关闭。
执行标准:
设计规范:QB/T219
结构长度:QB/T219
试验与检验:GB/T13927
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928
产品特点:
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生
2、操作方便。只需操作水泵电机启闭按钮,阀门即按照水泵操作规程实现自动开闭
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。
技术参数:
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 缓闭时间(s) | 低动作压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 3-60 (可调) | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
主要零件材质:
零件名称 | 零件材料 |
阀体 阀盖 | HT200、QT350、WCB |
阀座 阀盘 | 铜合金/2Cr13 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夹织物丁腈橡胶 |
调节阀 球阀 | 铜合金 |
过滤器 | 不锈钢 |
